IPhone 14 Pro Lightning kabel

Nakon pregleda izgleda, dužine i terminalnog testa kabla, počet će sesija rastavljanja kako bi svi mogli vidjeti kako je ovaj iphone 14 pro lightning kabel interno konstruirao Apple.

Prvo, napravite rez u plastičnom kućištu Lightning terminala tako da se fiksna čelična navlaka može tačkasto zavariti ispod.

Čelična čahura sa omotačem od točkastog zavarivanja štiti unutrašnjost. Jedan kraj je ispunjen zaptivačem, a drugi kraj spojen plastičnim prstenom.

Za uzemljenje, zaštitu i fiksiranje, čelična navlaka povezuje kabel na kraju.

Rastavite stražnji čelični svežanj kabela prije nego što nastavite.

Uklonite dvodijelnu fiksnu čeličnu navlaku zavarenu tačkastim zavarivanjem koja je bila učvršćena i štitila Lightning terminal tako što je bila točkasto zavarena na njega.

Lightning terminal je zalemljen nakon što je rep kabla oblikovan, pričvršćen i osiguran kao kompletan.

Interna integracija identifikacije PD protokola brzog punjenja, modula za šifriranje, kao i serijskog broja proizvoda, proizvođača i drugih informacija.

Na prednjoj strani male ploče nalazi se ogroman čip modela AS3616A.

Zaštita ljepila je pričvršćena na stražnju stranu lemnog spoja.

Ispod ljepila se nalazi i čip upakovan u CSP.

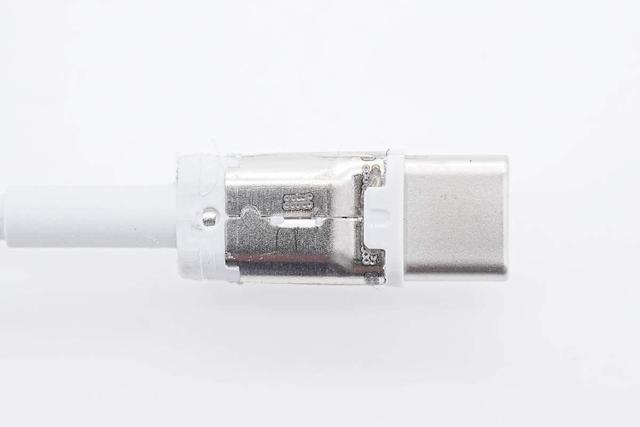

Nakon što je napravljen početni rez za odvajanje školjke od USB-C terminala, unutrašnja čelična navlaka je točkasto zavarena.

USB-C muški konektor sa plastičnim prstenastim punjenjem.

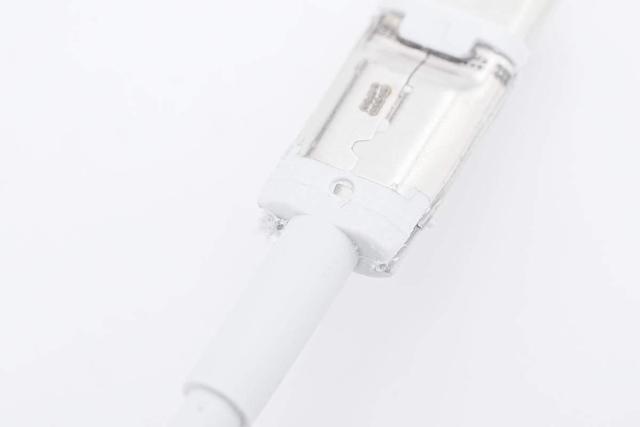

Čelična navlaka je dvodijelna struktura koja je točkasto zavarena na USB-C muški konektor i samu čeličnu navlaku, stvarajući izuzetno čvrstu vezu.

Unutrašnje ubrizgavanje omogućava da se čahura na kraju žice formira u jednom komadu.

Kraj kabla je isto tako fiksiran tehnikom brizganja i zalemljen na USB-C terminal nakon što se ukloni tački zalemljeni fiksni čelični omotač.

Čelična navlaka i USB-C muški konektor su prilično čvrsto spojeni.

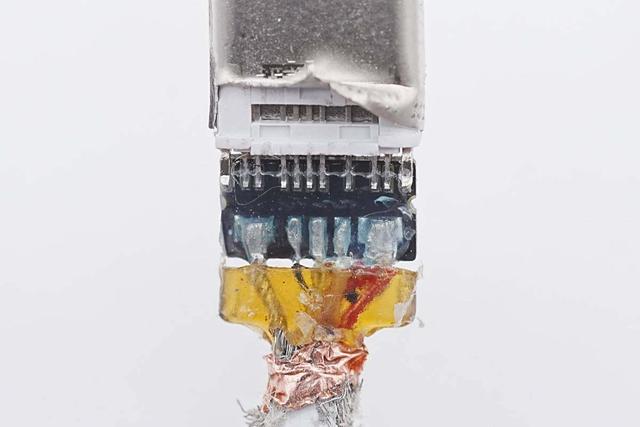

Zalemite pozitivnu žicu, CC žicu, USB 2.{1}} podatkovnu žicu i negativnu golu žicu na malu stranu USB-C konektora.

Na stražnjoj strani terminalnog bloka nalaze se dva filter kondenzatora zalemljena na mjestu.

Uklonite metalno kućište USB-C muškog konektora.

Unutrašnji plastični nosač za pozicioniranje u krupnom planu.

Muški konektor je dizajn koji nije pun pinova, gdje su dva pina u blizini vanjskog negativnog terminala produžena i spojena na unutrašnji terminal punjača radi uzemljenja, vlasnički dizajn za Apple C do L kablove i punjače.

Krupni plan unutrašnje igle; teško pozlaćenje na terminalnim priključcima; otporan na oksidaciju; duži život.

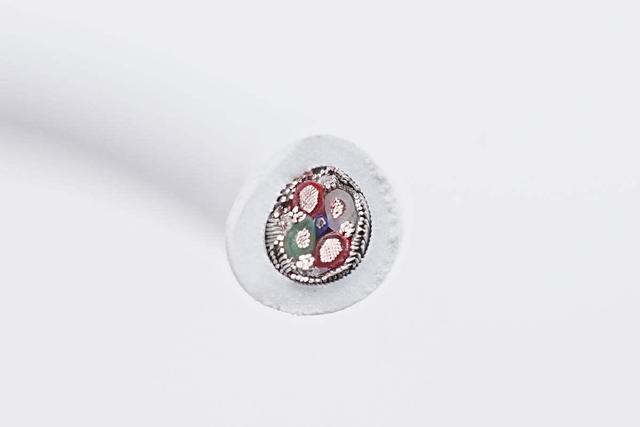

Izrežite liniju podataka i pogledajte poprečni presjek. Vidljivo je pet jezgri sa izolacijskom kožom; pozitivna strujna jezgra ima dva crvena jezgra, unutrašnja jezgra je deblja, CC jezgro ima plavu tanku liniju u sredini, USB 2.{2}} jezgro ima bijelo i zeleno, a negativno jezgro napajanja u vanjskom područje je jezgro gole žice.

Izrežite vanjsku kožu kabela kako biste otkrili sloj zaštitnih namotaja iznutra.

Ispod zaštitne mreže nalazi se sloj zaštitne aluminijske folije.

Uklonite zaštitnu aluminijsku foliju kako biste otkrili jezgre podataka i napajanja unutra, zajedno sa zateznom žicom. Sve jezgre imaju strukturu namotaja koja se okreće, što može pomoći u smanjenju naprezanja i povećanju fleksibilnosti kabla.

Sljedeće će početi pružanjem pregleda unutrašnjih jezgara kabela prije nego što pređemo na više detalja.

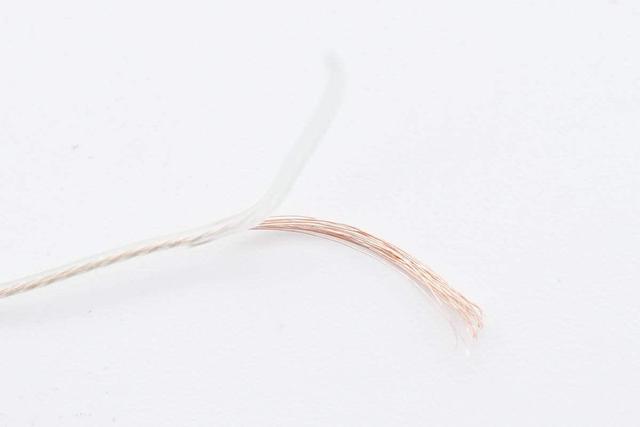

Dvije crvene pozitivne žice za napajanje sastoje se od unutrašnje bakrene žice bez žice.

Bijeli D-core podatkovni kabel za USB 2.0; unutrašnja žica protiv povlačenja nije bila prisutna.

Zelena za D plus kabl za prenos podataka za USB 2.0; nema unutrašnje žice protiv povlačenja.

Žice plave CC žice koje su upletene.

Jezgro negativne žice prikazano je izbliza sa četiri paralelne kalajisane bakrene žice.

Krupni plan unutrašnje zatezne žice kabla.

Svi su brzo rastavljeni kako bi se otkrio porodični portret.

Rastavi sažetak

Kabl koji dolazi uz iPhone 14 Pro Max ima isti izgled kao standardni kabel C94 i ima broj proizvoda A2561. Kabl je težak oko 20 g, ima prečnik oko 3 mm i dužinu od oko 1 metar. Lightning terminali za C91M terminale, srebrni kontakti, OEM kabl proizvođača Foxconn, USB-C muški nepuni PIN dizajn.
